金屬屏蔽電力電纜類型標準介紹以及選型手冊

產品稱謂

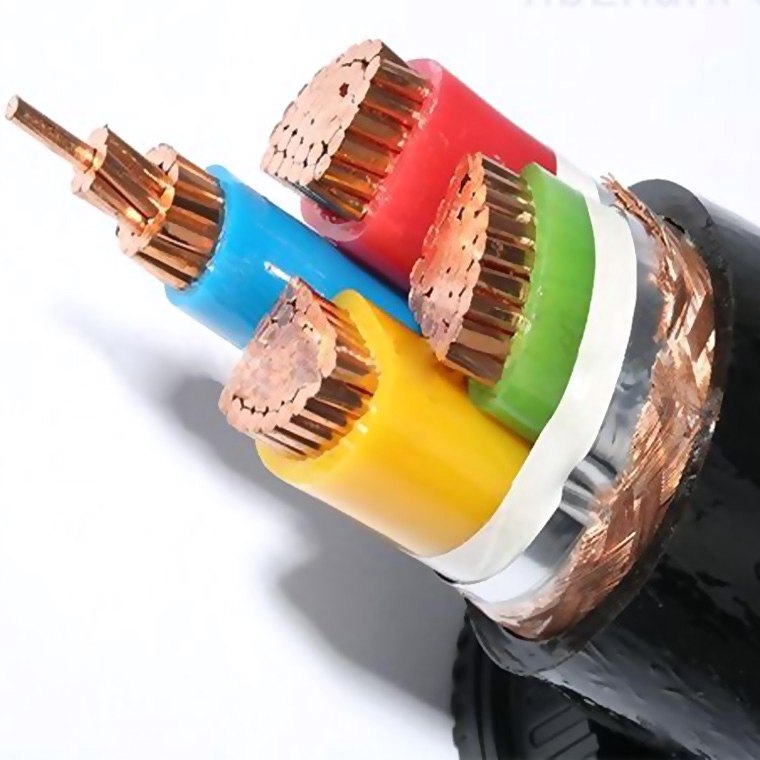

金屬屏蔽電力電纜

實行標準

Q/12JH4066.4-2002

適用范圍

本產品適用于交流額定電壓0.6/1KV及以下輸配電線路。本產品除具有一般塑力纜的電氣特性外，還具有抗電磁煩擾、抗雷擊功用和均衡電位、改善供電質量的特性。廣泛用于高層建筑、導彈發射場和精密電子設備會合的場合。

運用條件

1. 電纜導體長期工作溫度應不逾越70℃;

2. 短路時，電纜導體的最高溫度應不逾越160℃;

3. 敷設時的環境溫度不低于0℃，低于0℃應預先加熱;

4. 電纜容許彎曲半徑;

單芯電纜不小于電纜外徑的20倍;

多芯電纜不小于電纜外徑的15倍。

5. 敷設時，應將屏蔽層兩端可靠接地，并不使屏蔽層開裂或懈怠，否則會下降屏蔽效果。
